무선시리얼 통신하기 - 핸디포트와 미쓰비시 PLC Q series 2



HPS-120 및 HPS-200을 이용한 미쓰비시 PLC Q series의 무선시리얼 통신 방법입니다.



1. 구성 (PC와 Q series 연결)



1.1. PC쪽 (HPS-120 연결)

- 프로그램: PLC 통신프로그램

- HPS-120: PC의 COM 포트에 연결하며, 전원은 USB 전원 케이블을 이용 USB 포트에서 공급



1.2. PLC (Q series)쪽 (HPS-200 연결)

- RS-422 포트: Terminal Block

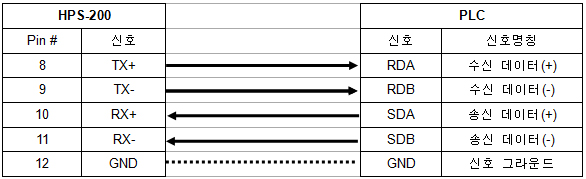

- PLC와 HPS-200의 RS-422 연결도

- HPS-200 전원공급: 12Vdc를 7번 핀(Vcc)과 6번 핀(GND) 이용 공급

- HPS-200 모드: RS-422





2. COM 포트 설정

- PLC: 9600 8-N-1

- HPS-120 및 HPS-200: 9600 8-N-1





3. 운용

- PLC의 Terminal Block과 HPS-200의 Terminal Block를 통해 RS-422 연결을 구성하고 HPS-200에 전원공급

- PC의 COM 포트에 HPS-120 연결하고 USB 전원 케이블을 통해 전원공급

- PC에서 PLC 통신프로그램 시작하고 PLC와 통신
