무선시리얼 통신하기 - 핸디포트와 씨엠엔텍 UR-1000 PLUS 유량계





HPS-120을 이용한 씨엠엔텍 UR-1000 PLUS 유량계와의 무선시리얼 통신 방법입니다.



1. 구성 (PC와 유량계 연결)



1.1. PC쪽 (HPS-120 연결)

- 프로그램: 유량계 통신프로그램

- HPS-120: PC의 COM 포트에 연결하며, 전원은 USB 전원 케이블을 이용 USB 포트에서 공급



1.2. 유량계 (UR-1000 PLUS)쪽 (HPS-120 연결)

- COM 포트: DB9 Male

- 유량계의 COM 포트에 HPS-120을 장착하고 AC/DC 어댑터를 통해 HPS-120에 전원을 공급합니다.

*HPS-120 전원공급: AC/DC 어댑터 (5V 300mA, 별도 구매 필요) 이용 공급

*유량계의 HPS-120 연결용 COM 포트 커넥터는 씨엠엔텍에 확인필요

*유량계의 프로토콜로 MODBUS 사용시 문자간 전송지연 (Inter-Character Delay) 설정 필요(예: 999ms)





2. COM 포트 설정

- 유량계: 9600 8-N-1 (1200 - 115200bps 지원)

- HPS-120: 9600 8-N-1 (1200 - 115200bps 지원)

*참고사항: 유량계의 COM 포트 설정과 HPS-120의 COM 포트 설정은 반드시 일치해야 시리얼 무선통신 가능





3. 운용

- 유량계에 COM 포트에 HPS-120 연결하고 AC/DC 어댑터를 통해 전원공급

- PC의 COM 포트에 HPS-120 연결하고 USB 전원 케이블을 통해 전원공급

- PC에서 유량계 통신프로그램 시작하고 COM 포트 선택 및 9600 8-N-1로 설정 후 유량계와 통신

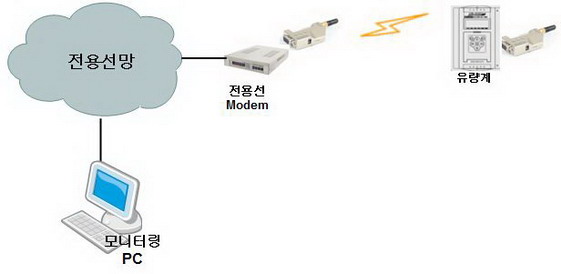

*전용선 모뎀을 이용한 원격제어도 가능합니다.









무선시리얼 솔루션, 핸디포트 by 핸디웨이브
