무선시리얼 통신하기 – 핸디포트와 OMRON PLC CJ1M의 무선시리얼 통신하기

핸디웨이브 2008. 9. 22. 10:46

HPS-120 이용한 OMRON PLC CJ1M 무선시리얼 통신 방법입니다.



1. 구성



1.1. PC

- 프로그램: OMRON PLC 통신프로그램

- HPS-120: PC COM 포트에 연결하며, 전원은 USB 전원 케이블을 이용 USB 포트에서 공급



1.2. PLC (CJ1M)

- COM 포트: DB9 Female

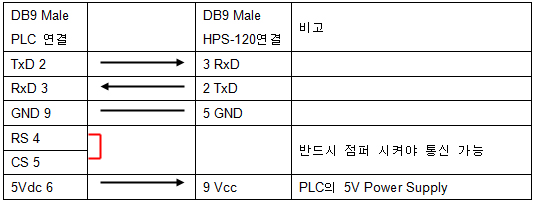

- DB9 Male-to-Male 젠더: PLC DB9 Female HPS-120 DB9 Female 커넥터를 연결하기 위한 젠더

- HPS-120 전원공급: PLC 6 핀의 5V Power Supply 이용하여 공급





2. COM 포트 설정

- PLC CJ1M: 9600 7-E-2, 흐름제어 None

- HPS-120: 9600 8-N-2, 흐름제어 None





3. 운용

- PLC DB9 Male-to-Male 젠더를 통해 HPS-120 연결 전원공급

- PC COM 포트에 HPS-120 연결하고 USB 전원 케이블을 통해 전원공급

- PC에서 PLC 통신프로그램 시작하고 PLC 통신





감사합니다.
